特長

レンチ1本で高精度チャッキング

油圧によるチャック内径部の弾性変形で強い把握力と高い振れ精度を実現。クランプスクリュの締め付けだけで、どなたでも簡単に高精度な刃具締め付け作業が行えます。しかも、クランプスクリュの底当たりしたところが締付け完了位置のため、締付けトルクによる管理も必要ありません。

振れ精度3μm以内の
高精度チャック

4D先端で振れ精度3μm以下(芯ズレ精度1.5μm以内)の高精度を実現。さらに刃具交換を繰り返し行っても、4D先端での再現性が±1μm以下と極めて安定しています。

高精度と高剛性を可能にした
ダブルの油圧チャンバー

2カ所の油圧チャンバーにより刃具を強固に把握。BIGが長年培った精密加工技術により、安定した振れ精度を実現しました。また、油圧チャンバーからの突き出しが極限まで短くすることで、工具のたわみを抑えた加工が可能です。

シリーズ紹介

標準/高剛性タイプ

刃具把握径φ6〜φ42

自動車部品加工、金型加工をはじめ
あらゆる高精度加工に。

ジェットスルータイプ

刃具把握径φ4〜φ32

クーラントやオイルミストを刃先に的確供給。
5軸加工機での高精度仕上げ加工に威力を発揮。

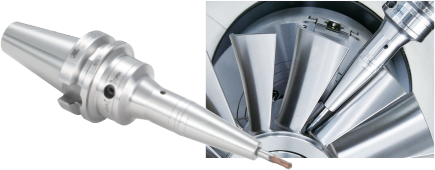

スーパースリムタイプ

刃具把握径φ3〜φ12

スリムなボディが金型&5軸の加工を極める・・・

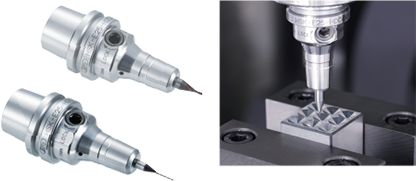

ハイドロチャックUPタイプ

刃具把握径φ3〜φ6

4D先端1µm以下の驚異の振れ精度。
精度を極めた究極のハイドロチャック。

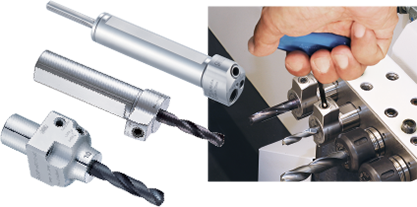

自動旋盤用ハイドロチャック レースタイプ

刃具把握径φ3〜φ12

CNC自動旋盤におけるホルダ革命。
狭い機内でもレンチ1本で簡単着脱。
